鋼筋切粒機專用雙輸出軸減速機

YZSX304-22KW-4P-31.5-M1型鋼筋切粒機專用雙輸出軸減速機

一、產品簡介:

YZSY304-22kw-4p-31.5-M1型鋼筋切粒機專用雙輸出軸減速機，是專為河北某企業設計生產的非標定制類硬齒面雙輸出軸減速機。鋼筋切斷機適用于拆遷回收的廢舊鋼筋的快速處理，直接將鋼筋插入送料口， 1對圓滾刀同步反向旋轉，實現鋼筋進料的同時，強力瞬間咬切。很顯然，1對圓滾刀的動力系統為重要。通過客戶提供的技術參數和實際的設備需求，三六機械為其量身定制了YZSX304-22KW-4P-31.5-M1型雙輸出軸減速機。輸入端采用皮帶輪連接，雙輸出軸采用萬向聯軸器直連，確保雙輸出軸同步反向旋轉。雙輸出軸減速機的突出優點就是能夠確保雙軸完全同步且同等扭矩輸出，對圓滾刀的使用壽命有大的提升。

在改用雙輸出軸減速機之前，該企業的傳動系統采用的是單軸輸出的JZQ系列減速機，然后在外部添加一套對輪，來實現對輥的同步反向旋轉。這種方式存在外形尺寸大、后期維護成本高等問題。了解到三六機械提供的技術建議后，果斷改用了新型的雙輸出軸減速機。

二、技術參數：

產品名稱：雙輸出軸減速機

產品型號：YZSX304-22KW-4P-31.5-M1

中心距：304mm

電機功率與極數：22kw-4p

傳動比：31.5

輸出轉速：28 r/min

輸出扭矩：3750N.m（單軸）

安裝方式：M1

旋轉方式：同步反向

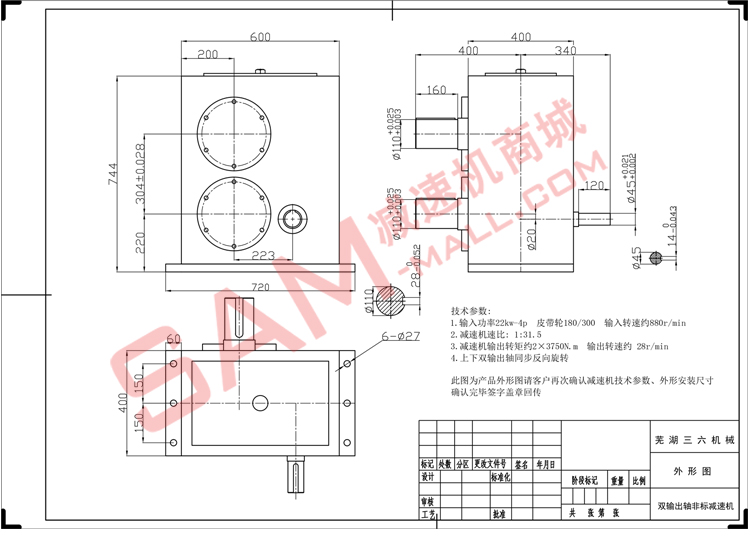

三、外形尺寸圖：

---

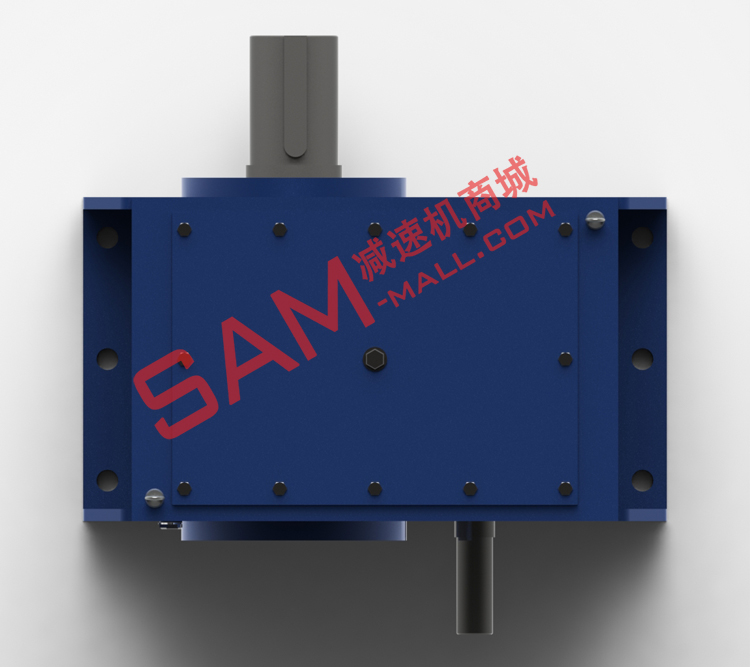

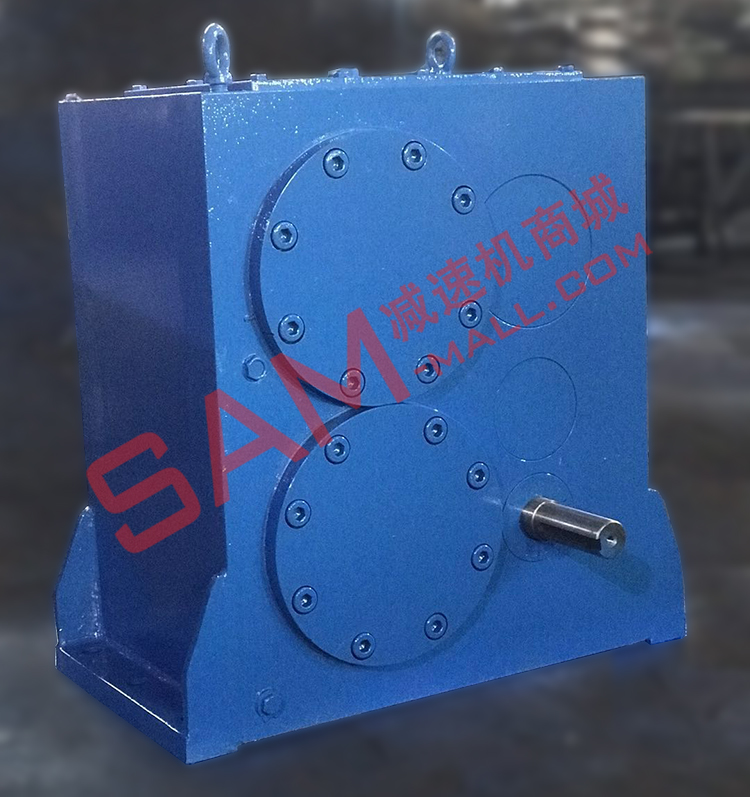

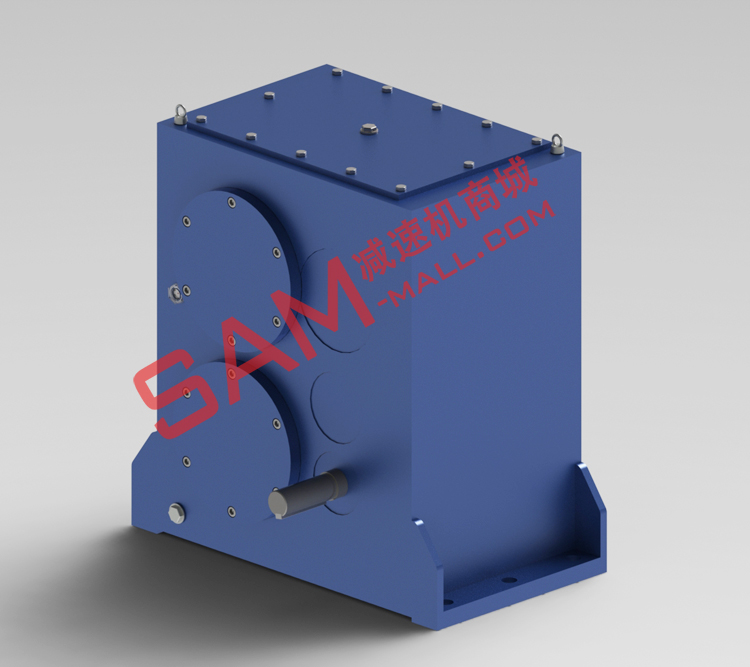

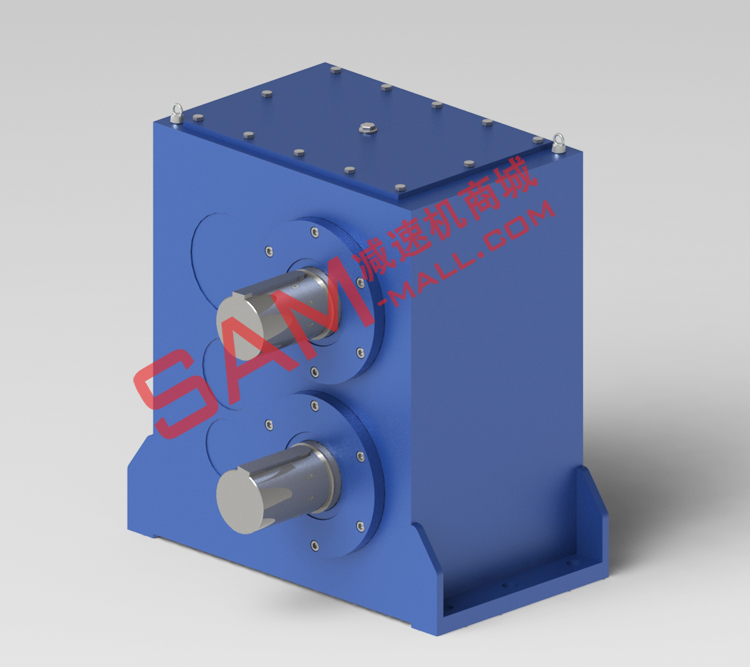

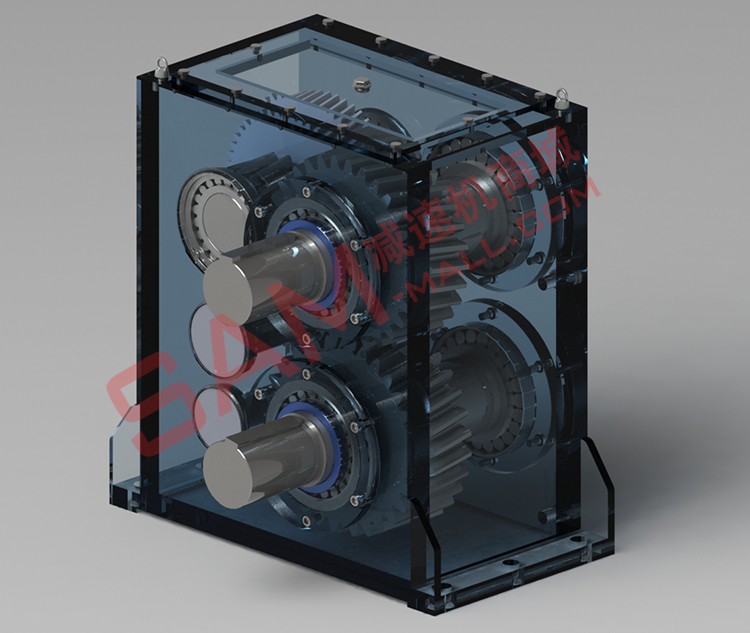

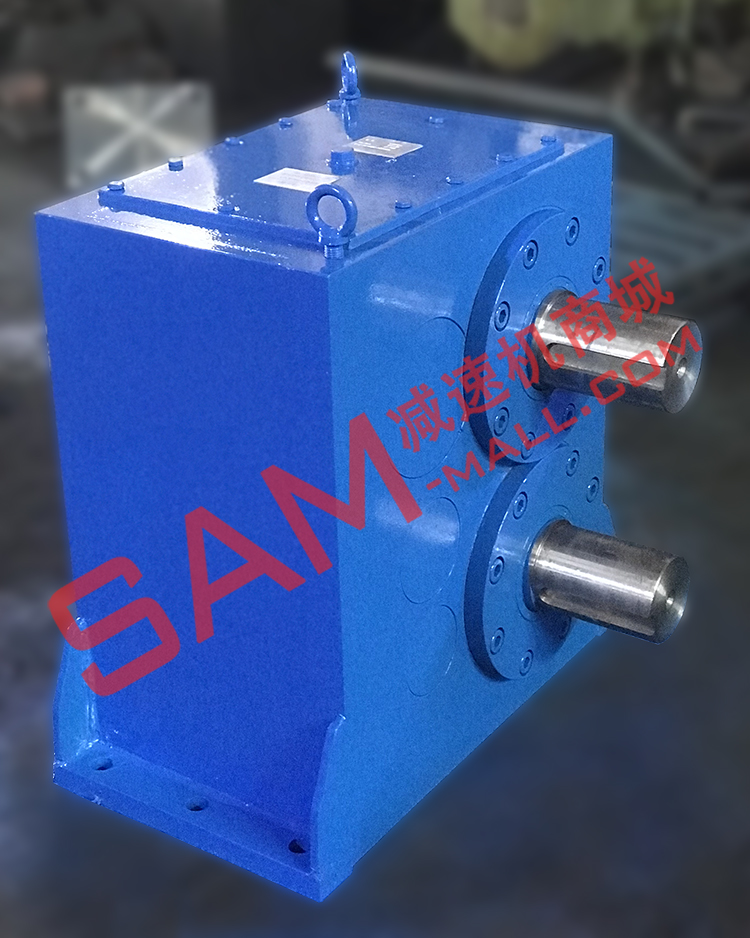

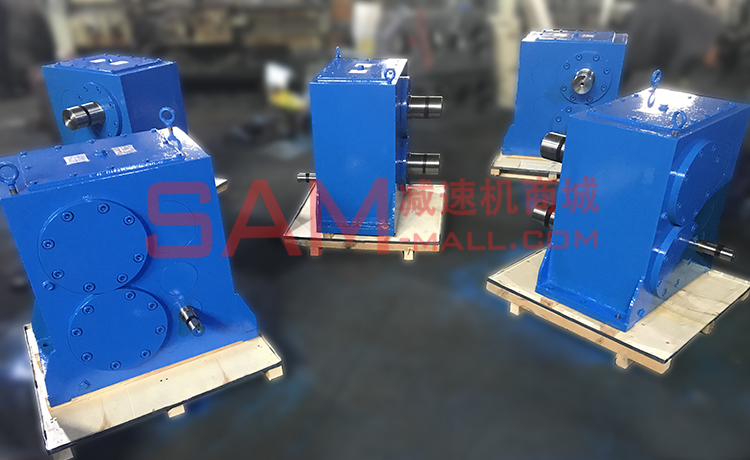

四、產品實物圖及內部結構圖
